安建JSAB IGBT在工业变频的应用案例

安建科技 安建科技 2021-11-05 13 2627


产品测试结果:

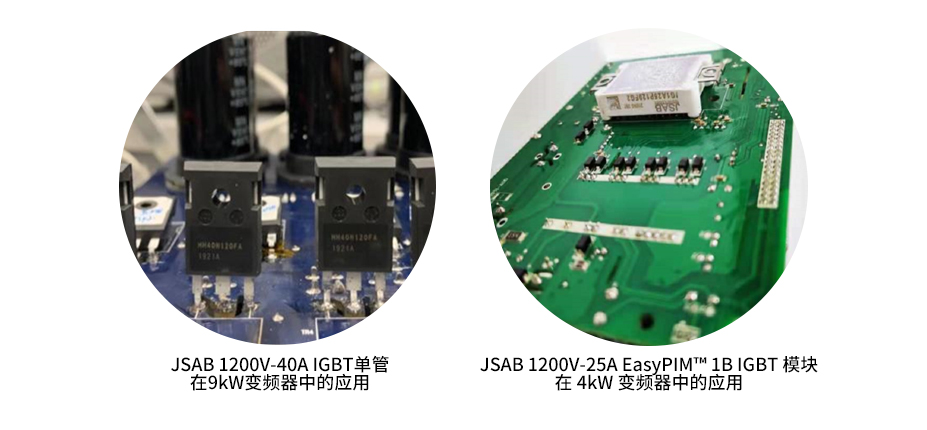

9kW变频器温升对比测试

测试条件:9kW工况,载波频率5kHz,稳定后逐步增加负载至110%、120%,环温16℃

负载名称位号某国外品牌实测值(℃)JSAB实测值(℃)温差ΔT(℃)
21A
100%
d-11显示温度35.432.6-2.8
IGBT110544.241.9-2.3
IGBT210746.038.8-7.2
IGBT310843.240.4-2.8
23.1
110%
d-11显示温度38.135.4-2.7
IGBT110548.346.5-1.8
IGBT210750.242.9-7.3
IGBT310847.244.5-2.7
25.2A
120%
d-11显示温度39.338.0-1.3
IGBT110551.651.1-0.5
IGBT210754.447.0-7.4
IGBT310851.148.4-2.7

在相同工况条件下,JSAB IGBT可以实现比某国外知名品牌对应型号产品更低的温升,得益于JSAB IGBT 更低的导通和开关损耗。

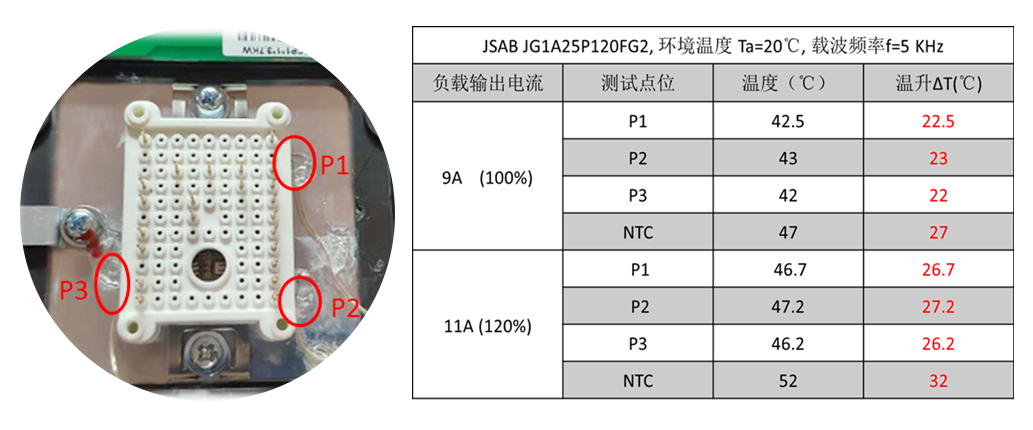

JSAB 1200V-25A EasyPIM™ 1B 模块在某型 4kW 变频器中的温升测试

得益于安建科技 IGBT 更低的导通和开关损耗以及先进技术, JSAB IGBT 模块可以实现高功率密度以及更好的温升表现。

安建科技目前已量产1200V-25A EasyPIM™ 1B IGBT模块及1200V-50A EasyPIM™ 2B IGBT 模块,可以pin-to-pin替换国外最先进的第七代IGBT模块
