新品推介 | 应用于商用车电驱、大功率储能及工业自动化的1200V-900A 模块

JSAB安建科技 JSAB安建科技 2023-12-06 12 1332

新品推介


1200V-900A 模块

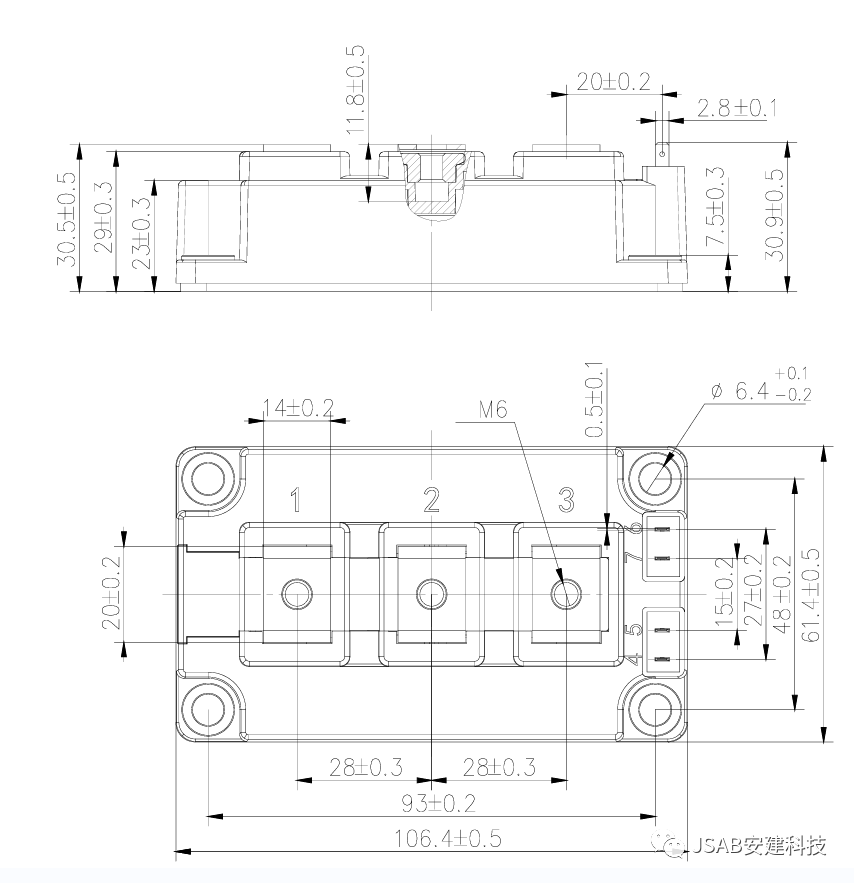

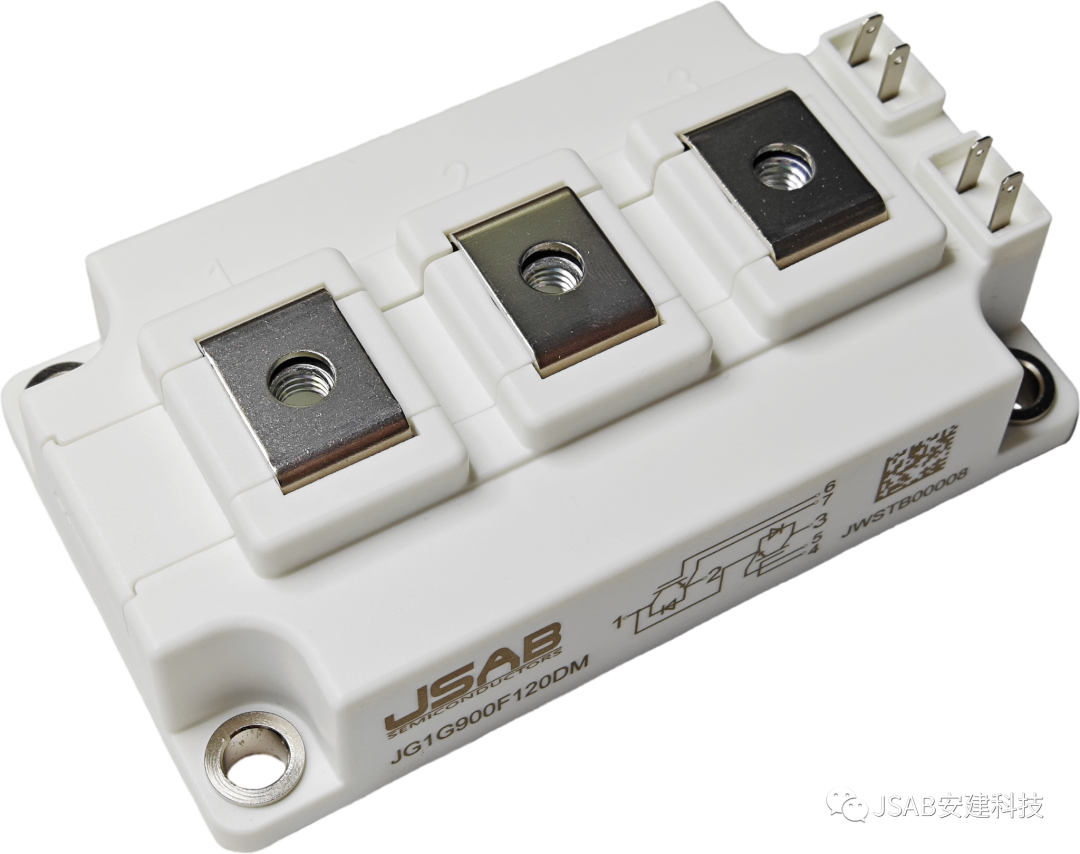

JSAB正式推出兼容国外一流品牌的EconoDual3和62mm装的1200V-900A模块,产品型号为JGAQ900F120DMJG1G900F120DM品采用JSAB AQ-Pack1G-Pack封装,产品外观、内部电路拓扑以及封装外形尺寸如下图所示:






















JSAB AQ-Pack封装产品外观、内部电路拓扑图、封装外形尺寸


















JSAB 1G-Pack封装产品外观、内部电路拓扑图、封装外形尺寸




产品特点


● 第7代沟槽-场截止设计,实现更低的VCE(sat)

● 低开关损耗

● 最高结温175℃

● 低寄生电感模块

● 采用超声焊封装工艺,进一步提升模块可靠性



应用领域


● 商用车电驱

● 大功率储能

● 大功率工业电机驱动

● 大功率伺服




应用价值



● Pin-to-Pin 兼容国外一流品牌

● 更高的安装使用可靠性

● 更优的性价比和供货


安建半导体致力于为客户提供国际一流、国内领先的功率半导体器件。如需样品,欢迎与我们联系sales@jsab-tech.com。
